一、产品结构

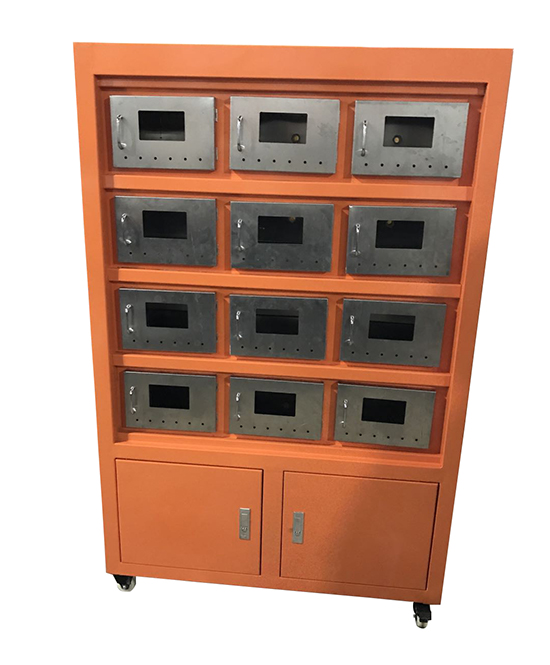

1、主机结构：本样品干燥箱为一体式结构，无需安装、连接等工序，收到货可直接投入运行。整机外壳用优质钢板焊接而成，面板凹凸有致，“黄褐色”喷塑，底部带万向脚轮以及刹车功能，方便随时移动。

2、空气净化结构：空气净化总程包含由空气净化、过滤器、加热器组成，加热器经LCD液晶仪表控制，空气由该单元处理后变成干燥、洁净的暖风，供24舱室干燥使用

样品舱结构：在主机上设有 24个分隔独立的舱室，304不锈钢材质制作而成，舱门设有观察窗，可方便随时观察样品干燥状态。

二、产品优点

1、净化器优点：一体式专用气体净化过滤处理装置，插片式设计，方便更换。

2、吸附优点：本产品产用双重高效过滤加活性炭吸附，100级的空气净化效果，可快速有效吸附甲醛、苯、氨气、VOCs、尼古丁、油烟、异味及其他有害气体，严禁土壤样品的二次交叉污染。

3、温度控制优点：加热及恒温采用LCD液晶仪表显示，仪表具备工作时间设定、超温报警、故障报警等多种功能。确保干燥、净化过的热源气流，进入24只样品室，精度在＜±3°C以内，从而提高了样品干燥效率。

4、样品室优点：24只样品室均为304不锈钢制作而成，可有效防止化学腐蚀及有机物的吸附，每个样品室装有 2个空气进口。

5、每只样品室尺寸为300mm×200mm×120mm (深×宽×高)，在每只样品室内配有1只304不锈钢托盘。

三、土壤干燥箱使用说明

1、首先将设备接通电源（220V、10A），指示灯亮。打开开关，整机进入工作状态。

2、设定温度35°C。工作时间设定范围0-9999分钟或常开。【出厂前24室的温度设定，均为常用烘干温度35°C，如需改变，按温度控制器说明书操作】。

3、将土壤样品，平铺于托盘内。开启舱室小门，将样品送入样品室关上舱门。为让样品干燥均匀，在样品烘干过程中，应将托盆内样品做到一次***两次的上下翻动。

24只样品室温度设置方式，请参阅以下详细说明。

四、仪表功能介绍及使用方式

1、指示灯定义

⑴“【MAIN】”指示灯：在正常工作状态（非设定状态）下此灯点亮，反之熄灭；

⑵“【SET】”指示灯：在设定状态下此灯点亮，反之熄灭；

⑶“【RUN】”指示灯：在定时结束时此灯熄灭，反之常亮；

⑷“【STOP】”指示灯：在定时结束时此灯点亮，反之熄灭；

⑸“【AT】”指示灯：在运行系统自整定程序时此灯闪烁，反之熄灭；

⑹“【ALM】”指示灯：有温度上偏差报警或温度测量异常时此灯点亮，有温度下偏差报警时此灯闪烁，正常工作状态下此灯熄灭；

⑺“【HEAT】”指示灯：加热有输出时此灯点亮，反之熄灭；

2、土壤干燥箱仪表使用说明

（1）仪表上电，显示窗上排显示“分度号和仪表型号”，下排显示“版本号”约2秒后进入到正常显示状态。

（2）温度及时间的参看与设定

①若无定时功能点击“设定”键，进入到温度设定状态，显示窗上排显示提示符“SP”，下排显示温度设定值，可通过移位、增加、减小键修改到所需的设定值；再点击“设定”键，退出此设定状态，修改的设定值自动保存。

②若有定时功能

点击“设定”键，进入到温度设定状态，显示窗上排显示提示符“SP”，下排显示温度设定值，修改方法同上；再点击“设定”键，进入到时间设定状态，显示窗上排显示提示符“ST”，下排显示时间设定值；再点击“设定”键，退出此设定状态，修改的设定值自动保存。

当时间设为“0”时，表示没有定时功能，仪表连续运行，显示窗下排显示温度设定值；当设定时间不为“0”时，显示窗口下排显示运行时间，“表示符”点亮，开始计时时，“表示符”闪烁，计时时间到，运行结束，显示窗下排显示“End”，蜂鸣器断续鸣叫EST秒（详见内部参数表-2）后停止鸣叫。定时运行结束后，长按“减小”键3秒可重新启动运行。

（3）温度测量值异常报警

若显示窗上排显示“----”，表示温度传感器故障或温度超过测量范围或仪表本身故障，仪表自动断开加热输出，蜂鸣器连续鸣叫，报警灯常亮，请仔细检查温度传感器及其接线。

（4）上偏差超温报警时，蜂鸣器嘀、嘀声鸣叫，“ALM”报警灯常亮，断开加热输出；下偏差超温报警时，蜂鸣器嘀、嘀声鸣叫，“ALM”报警灯闪烁；若由于改变温度设定值而产生超温报警，“ALM”报警灯点亮，但蜂鸣器不鸣叫。

（5）当蜂鸣器鸣叫时可按任意键消音。

（6）“移位”键：在设定状态点击此键可使设定值移位闪烁修改；在正常显示状态下，长按此键6秒可进入到温度自整定选择状态。

（7）“减小”键：在设定状态点击此键可使设定值递减，长按此键可使设定值连续递减；在正常显示显示状态下，当定时运行结束后，长按此键3秒可重新启动运行。

（8）“增加”键：在设定状态点击此键可使设定值递加，长按此键可使设定值连续递加；在正常显示状态下，对于PC-C6000型仪表，点击此键可开关液晶屏背光灯。
